1 設備用途及原理
該設備可以開展新型彈體材料及結構設計研究、新型防護材料與裝備抗侵徹研究，分析彈體材料、形狀和撞擊速度等對其彈體結構響應、裝藥穩定性、侵徹效能等的影響，研究防護靶在不同材料、速度、質量及結構等彈體打擊下的動態響應特性、損傷破壞失效模式及防護效果。

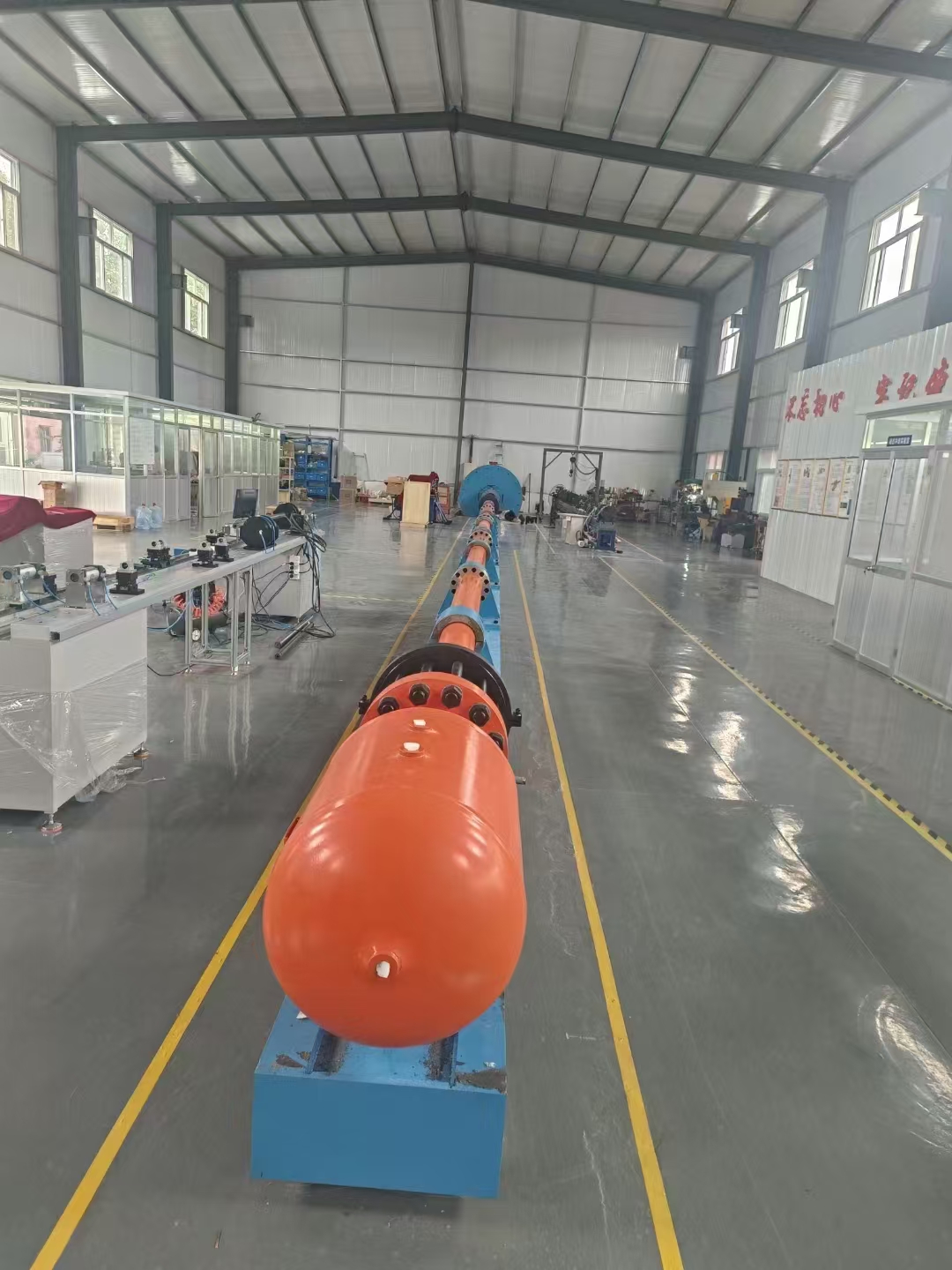

二級輕氣炮的主體部分由壓縮級和發射級組成，高壓氣室里的貯能氣體通過釋放機構釋放后，大質量的活塞壓縮泵管內輕質氣體，使其壓力和溫度不斷上升。當高壓錐段尾部的膜片左端壓力達到某預定值時，該膜片破裂，高壓氣體驅動彈丸開始運動。
2 設備規格及參數
高速/超高速?zèng)_擊試驗系統主要由氣體驅動增壓機、二級增壓泵管、防爆倉、測速段和撞擊靶安裝夾具、高真空泵系統、配氣系統、彈托分離系統、測速系統等組成。
2.1 發射彈丸速度范圍 100m/s -4000m/s，根據試驗要求連續可調,測速不確定度小于 1%，重復性偏差小于 5%；一級段用氮?dú)?，二?jí)段用氦氣。
2.2 泵管尺寸：定制；發射管尺寸：定制；內表面為滑膛，硬化處理，增加耐磨性，泵管和發射管各一根。
2.3 一級段高壓氣室最大承壓不小于 100MPa，工作壓力最大 35MPa,采用快開錐閥結構，可實現發射過程中內部高壓氣體的快速釋放。二級段最大承壓不小于 900MPa，整個氣室放在支承支座上并有滾輪可沿其支撐基座臺面軌道移動。
2.4 測速采用高速激光測速系統，保證彈體速度的有效測試。
2.5 彈托分離系統的調試艙段一套，應保證彈拖于該倉段實現彈丸與彈拖完全分離。
2.6 測速段一套，直徑 300mm，長 800mm，應保證可靠的真空密封。
2.7 試驗撞擊艙及防爆倉段一套，直徑 1000mm，長 3m，其兩側各有兩個光學觀測窗口，以及抽真空接口和數據采集接線端口，里面附加相應的安裝固定支座（用于某些試驗的試件在此安裝），兩側各有一個圓形艙門用于某些試驗試件安裝、測速系統安裝以及的后面具有艙門，艙段應保證有效的密封。
2.8 供氣系統由各種高壓膠管、高壓鋼管、高壓閥門以及增壓泵等組成，。供氣系統應保證試驗所需高壓氣體的增壓供給和有效密封。
2.9 真空系統含有兩臺真空泵，分別用于泵管和靶艙抽真空。保證泵管在充入氦氣前活塞兩側的真空度小于 1Pa，靶艙部分的真空度 50Pa-100Pa，以便彈托分離；彈托分離機構保證彈與彈托的有效分離；
2.10 氣炮的釋放采用直流高壓電磁閥進行操作，避免對其它系統信號的干擾。
2.11 整個設備安裝在具有高度自調整的臺面上，下面有支承座，座與臺面之間具有可調高度的調整機構，保證臺面的水平。
2.12發射與控制系統采用 PLC控制器，可實現真空泵和增壓系統的啟停、高壓氣室注/排氣的自動控制、系統發射、異常狀況下系統急停等功能。
