前言

沖擊侵徹試驗機又稱為“輕氣炮”，為了區別于利用火藥燃氣作為發射的工作氣體的常規火炮，稱這種利用輕質氣體作為發射的工作氣體的火炮成為輕氣炮。

沖擊侵徹試驗機主要用于高壓作用下材料的力學性能研究，對物理學、天體物理學、航空航天科學等學科研究，以及武器研發、礦山開采等產業都是很重要的，因此科學家和工程師對此都想當感興趣。

工作原理

利用非反應輕質氣體（如被壓縮的氫氣或氦氣）作為工作氣體，子彈被限制運動，將高壓儲氣室氣壓打到預定氣壓時，通過發射裝置控制，瞬間釋放，儲氣室氣體向炮管膨脹，氣體壓力直接作用到子彈底部，子彈被加速，直到飛出炮口，撞擊被測樣品。

結構組成

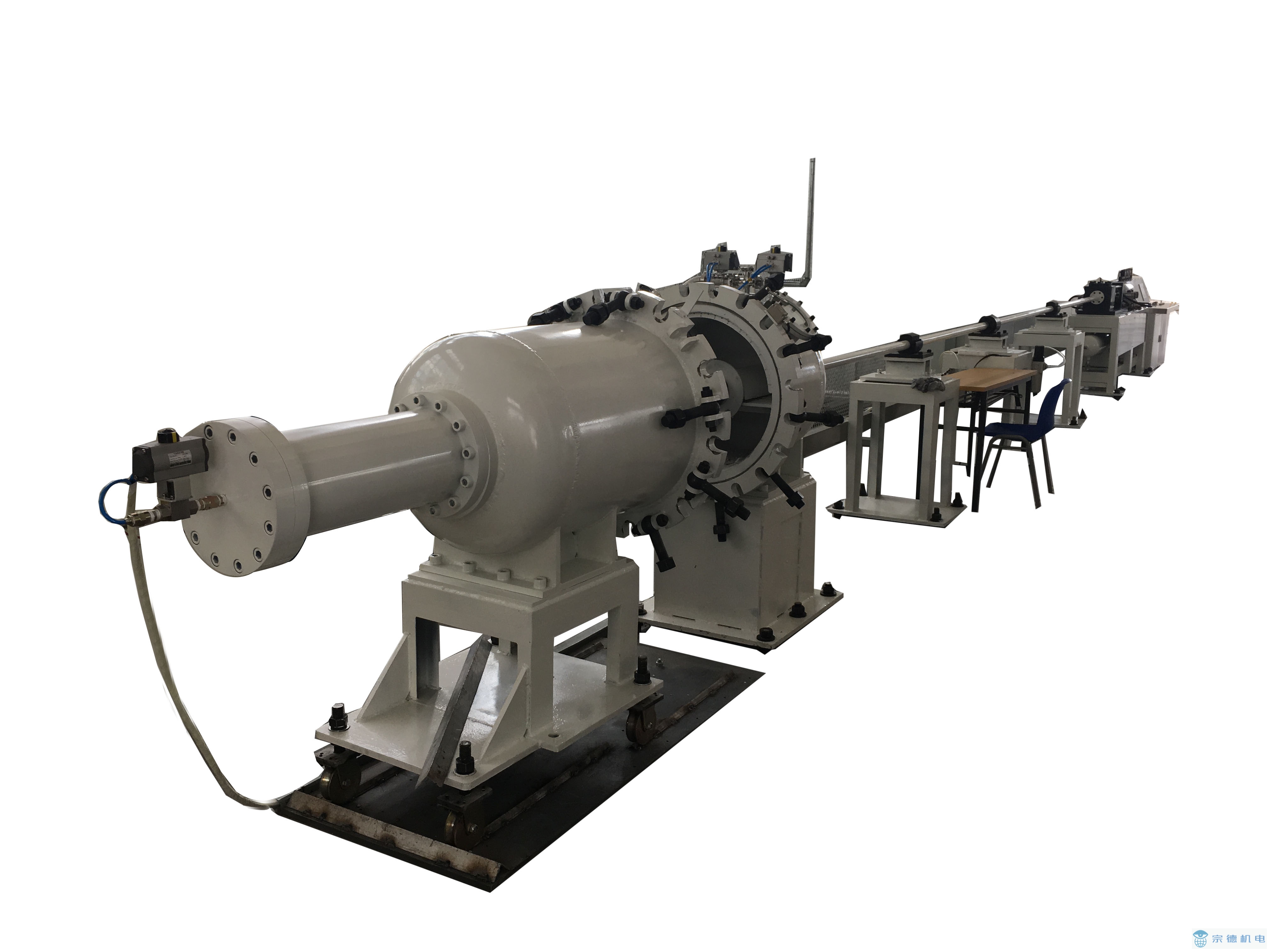

沖擊侵徹試驗機主要由平臺支撐、子彈、炮管、高壓儲氣罐、發射裝置、控制臺、高壓氣源、真空系統、防爆倉及安全防護裝置組成。

平臺支撐：固定、調整平臺，減小震動；

炮管：配備不同管徑的高強、高精度炮管；

高壓儲氣罐：儲備足夠氣壓的氣體；

高壓氣源：高壓空壓機（或被壓縮的氫氣或氦氣）；

真空系統：減小氣體阻力；

發射裝置：控制氣體發射；

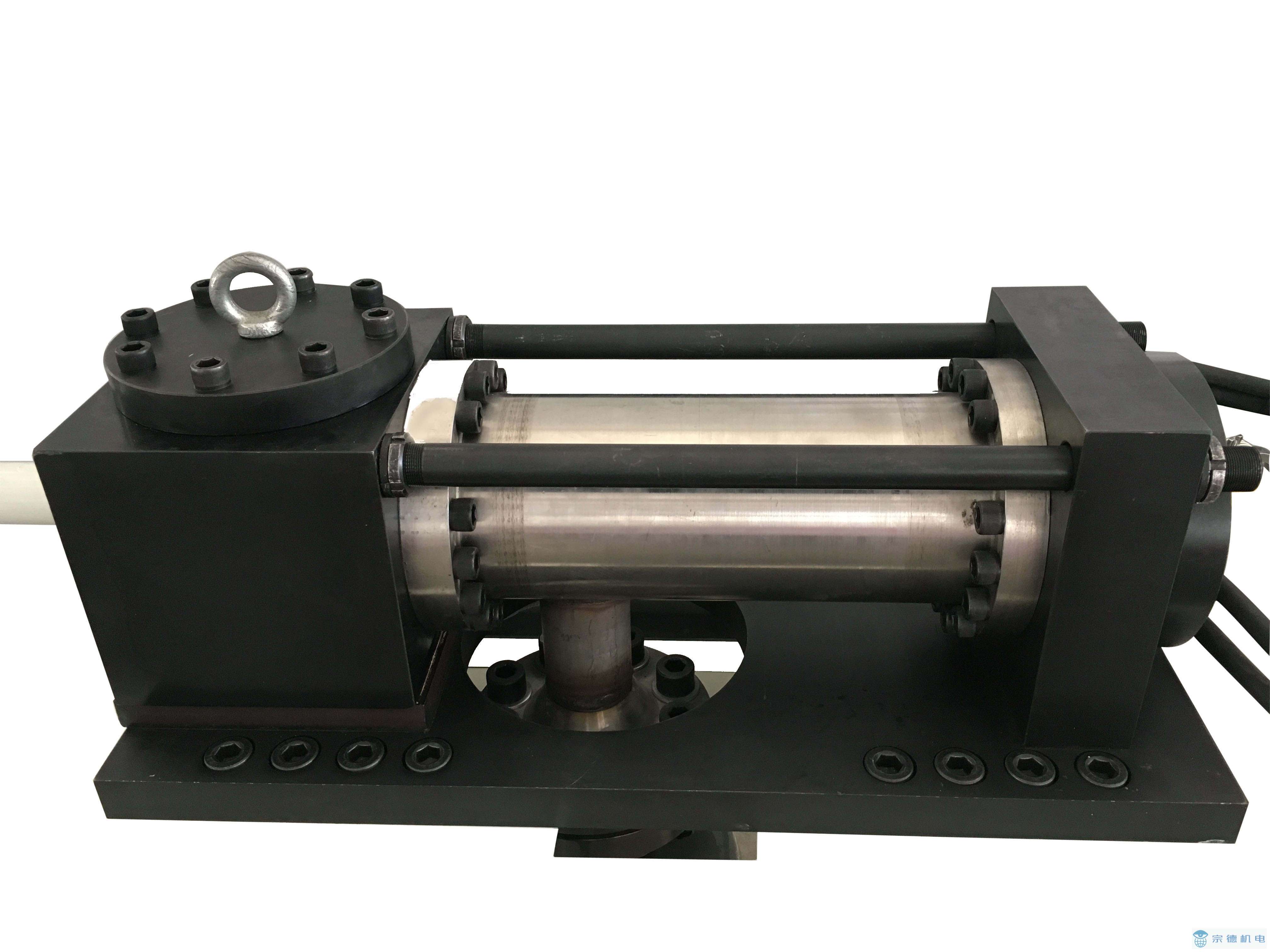

發射裝置

安全防護裝置：1.防爆倉：防止碎屑飛出，造成安全隱患，同時方便回收樣品。同時增設聯動裝置，防爆倉開啟狀態，無法進行實驗；2.控制系統增設安全閥，安全閥關閉狀態，無法進行實驗，防止由于誤操作造成安全隱患；3.增設安全防護網；

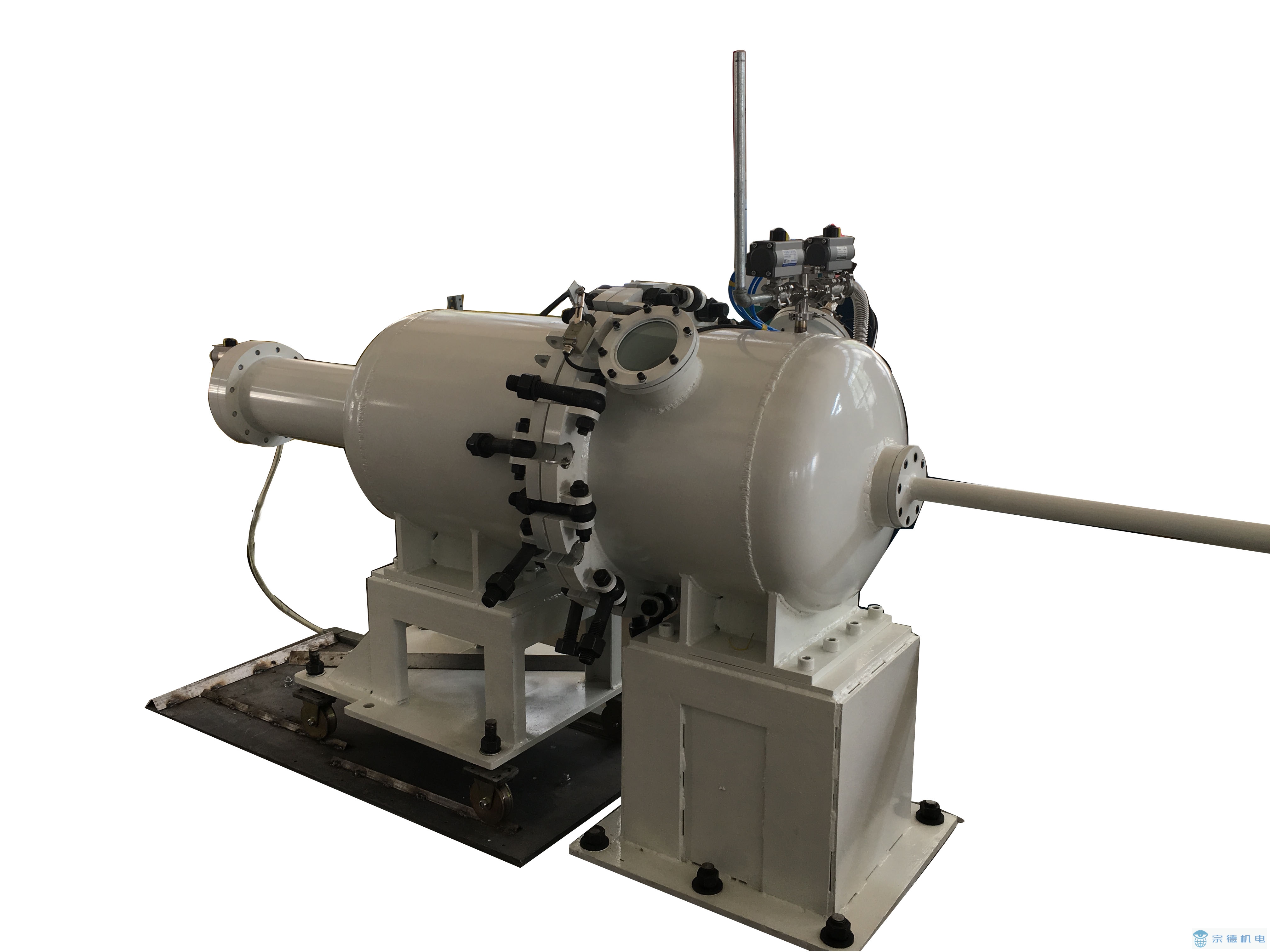

防爆倉 防爆倉內部樣品夾具

實際應用

1. 材料層裂實驗

2. 材料中應力波傳播規律研究

3. 得到材料的高壓狀態方程

4. 應力傳感器標定

5. 材料或結構的沖擊試驗

注：根據不用研究方向，配置不同采集分析設備。
